总装备部某基地短波通信网

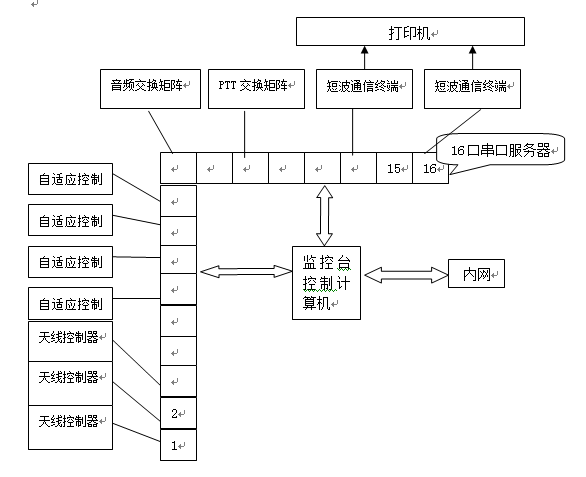

    系统硬件由PIV 2.8G工控机、数字环路设备和监控台、自适应控制器、短波单边带接收机、发射机、串口服务器、电台与短波通信终端、交换矩阵等组成。 硬件原理框图如下。


利用一台工控机控制、管理四套电台自适应控制器，能够实现远程遥控；能够同时开通四条短波通信电路（包括语音、报文）；控制四条通信电路与两台综合业务终端之间信息的任意交换；一台打印机可分时打印两台综合业务终端的收、发报文。
使用中发现NC616型串口服务器具有如下优点：
可扩展性强，在有富余端口的情况下可增加遥控设备；
传输距离远，通过网络传输，延长了遥控设备的距离；
数据传输稳定性好；
使用方便，安装简单易行；
